산업 미학을 반영한 세련된 외관 디자인
현대적인 산업 디자인 언어를 적용하여 전체적인 라인이 유려하고, 실용성과 미관을 모두 갖춘 외형을 구현했습니다.
합리적인 사양 조합과 우수한 핵심 구성
업계 최고 수준의 제어 시스템과 구동 유닛을 선택적으로 구성하여, 장비의 작동이 안정적이고 반응이 빠르며, 다양한 생산 환경에 유연하게 대응합니다.
고강성 프레임 구조 및 자동 처짐 보정 시스템
작업대는 기계적 변형을 자동으로 보정하는 기능을 갖추고 있어, 절곡 정밀도를 효과적으로 향상시키며 일관된 고품질 제품을 보장합니다.
정밀한 조립 공정과 전 과정 품질 관리
주요 부품의 설치부터 전체 장비의 시운전까지 높은 기준의 조립 절차를 적용하고, 안정적인 품질 관리 시스템을 통해 장비의 장기적인 신뢰성을 확보합니다.
장비는 지능형 다축 제어 시스템을 적용해 절곡 작업의 정밀도와 효율을 높입니다.
자동 상·하적재 및 로봇 설비와 연동 가능한 인터페이스를 기본 탑재하고 있어, 다양한 생산 환경에 유연하게 대응할 수 있습니다.
또한, 클라우드와 연동된 앱으로 장비 상태와 생산 진행 상황을 실시간으로 확인할 수 있어 스마트한 운영이 가능합니다.

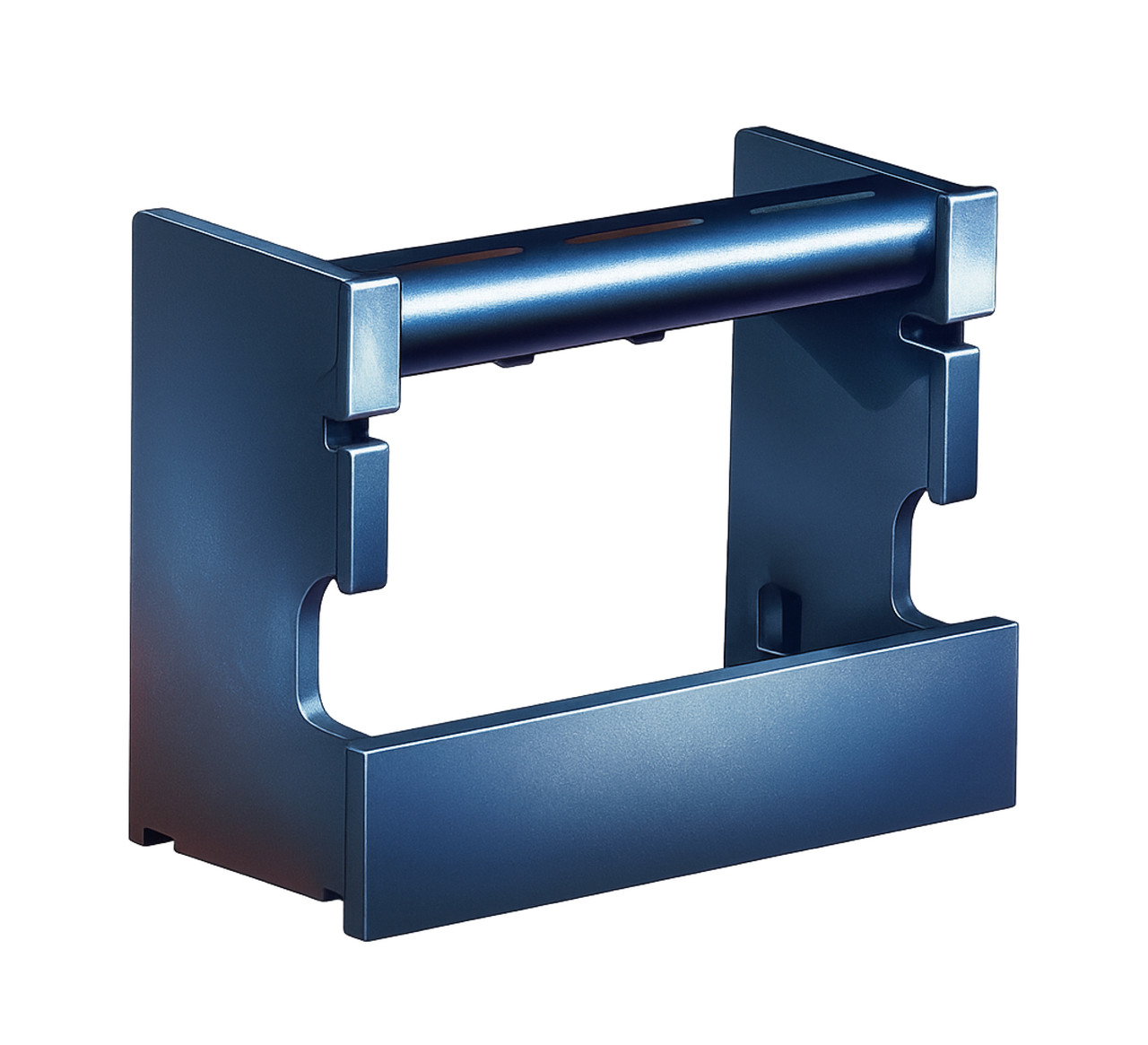

고강도 강판 용접 구조를 적용하여 진동에 강하고 고속 운전 중에도 안정성을 유지합니다.
어닐링 및 쇼트 블라스트 처리를 통해 용접 응력을 제거하고, 장기간 사용에도 정밀도가 유지됩니다.

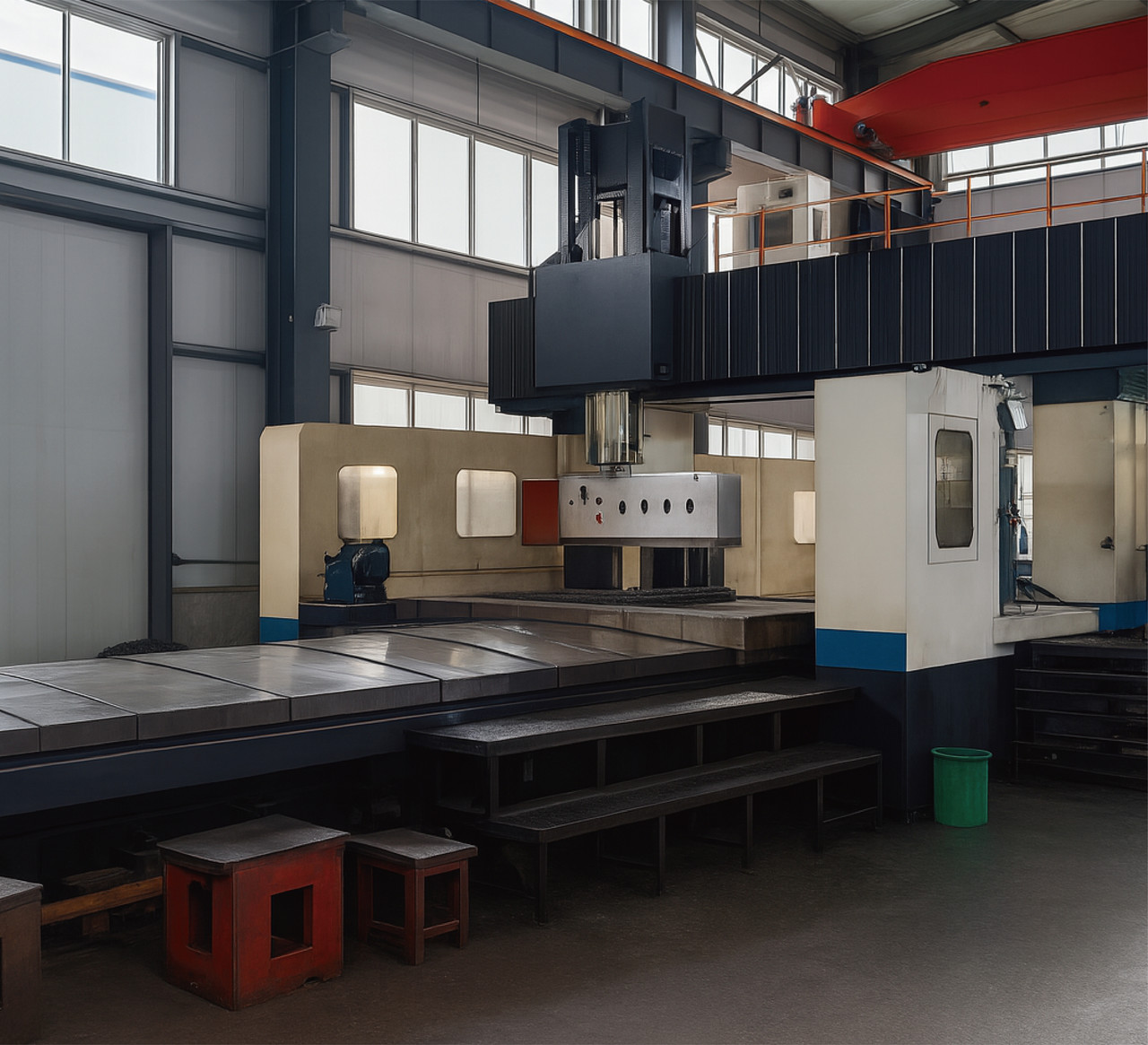

5축 가공을 통해 프레임의 평행도와 수직도를 정밀하게 제어하여 각 부품의 조립 정밀도를 높였습니다.
또한, C형 구조 설계를 채택해 전체 강성과 변형 저항을 강화하여, 절곡 시 우수한 위치 정밀도와 반복 정확도를 보장합니다.
전기 부품은 모두 국제 표준에 부합하는 수입 또는 합자 브랜드 제품을 사용하여 시스템의 안정성과 신뢰성을 확보했습니다.
전기 제어 캐비닛은 냉각 장치를 내장하고 있으며, IP54 등급의 방수·방진 성능으로 다양한 작업 환경에 적합합니다.
모든 아날로그 신호선은 실드 케이블을 사용해 전자파 간섭을 줄이고 제어 정확도를 향상시켰습니다.
풋 스위치는 상·하 위치 조절이 가능해 사용자 편의성을 높였으며,
시스템은 1GB의 내부 저장 공간을 갖추어 일상적인 가공 프로그램 및 데이터 저장에 충분히 대응합니다.
장비 프레임은 엄격한 소재 분석을 거쳐, QT500-7 및 HT250 등급 이상의 고품질 주철로 제작되어 우수한 강도와 인성을 동시에 갖추고 있습니다.
모듈화된 주조 설계를 통해 구조 안정성과 수명을 크게 향상시켰으며, 고하중 작업 환경에서도 높은 강성과 운전 안정성을 유지합니다.

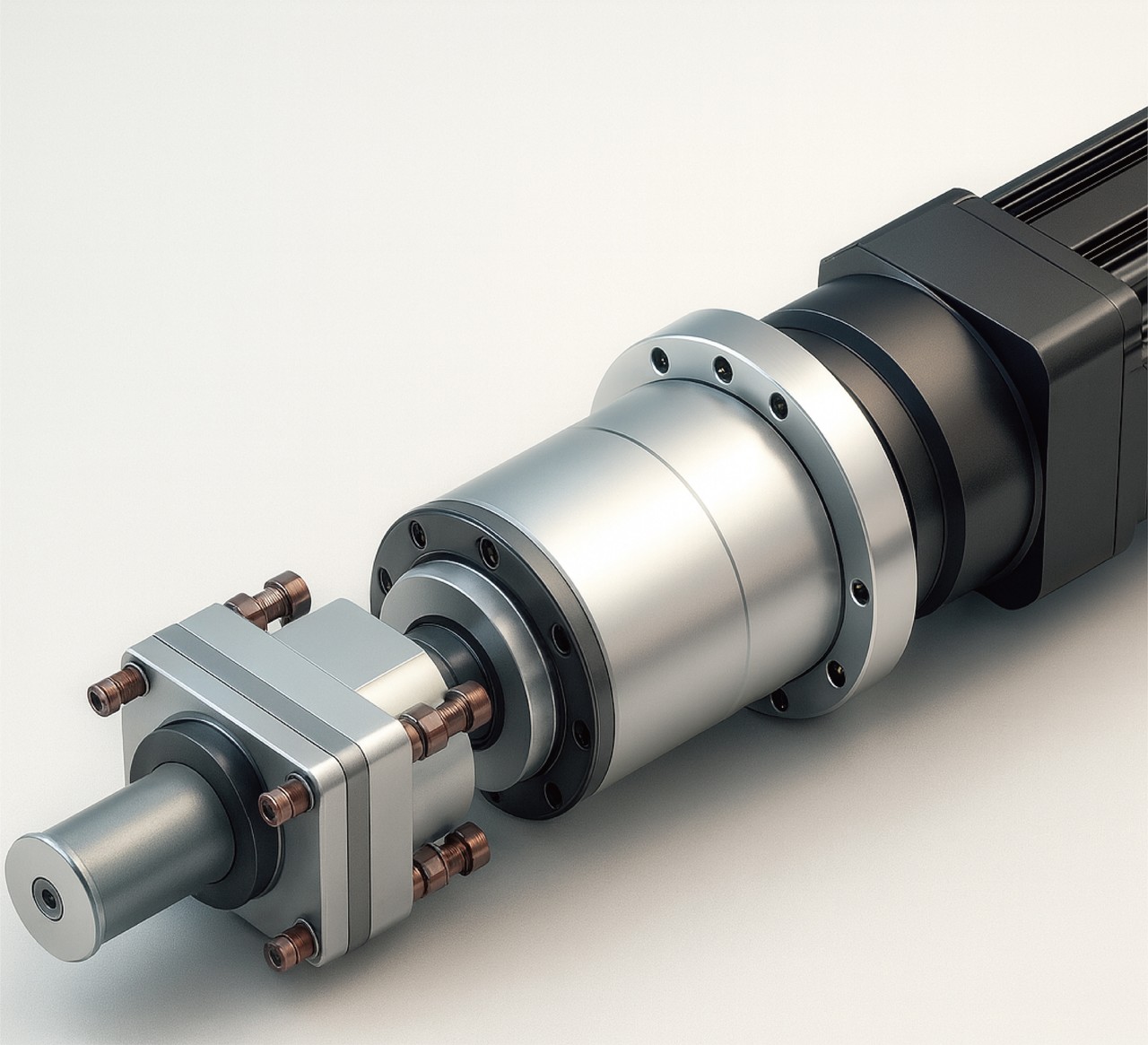

본 장비는 EtherCAT, M3, RTEX 등의 고속 버스 프로토콜을 지원하는 수입형 서보 폐루프 제어 시스템을 적용하여,
CNC 시스템, 드라이버, 모터 간의 실시간 정밀 연동을 통해 가공 동작의 정확성과 응답 속도를 극대화합니다.
또한, 시스템은 2배 전력 여유 설계로 모터의 안정성과 수명을 향상시켰으며, 고속 가공을 지원하여
업계 최고 수준의 공구 이동 속도를 실현, 고정밀 및 고생산 요구를 모두 만족시킵니다.
| 항목명 | 단위 | PBE 60×2000 |
| CNC 수치 제어 시스템 | / | 시스템 제어 Y1, Y2, X, R, Z1, Z2축 및 기계 처짐 보상 V축 |
| 최대 절곡 압력 | T | 20 |
| 최대 절곡 길이 | mm | 2000 |
| Y축 모터 출력 | KW | 7.5*2 |
| X/R축 모터 출력 | KW | 0.75*2 |
| 칼럼 간 거리 | mm | 1700 |
| 목 깊이 | mm | 300 |
| 오픈 높이 | mm | 470 |
| 기계 중량 | KG | 3600 |
