3D Fiber Laser
원형 · 사각 · 타원형등 자유자재 절단
고속 · 고정밀 파이프 가공의 새로운 기준
We design and build digital products people enjoy using...
Hey! Recently we were working on a project for ..We design and build digital products people enjoy using...
We are a Creative Digital Agency based in Buenos Aires, Argentina. We take pride in designing and building...
A new project is an opportunity to create something unique.We are a Creative Digital Agency based in Buenos Aires, Argentina. We take pride in designing and building...
As an interdisciplinary agile team, our production process is flexible, collaborative, and adapts to each client’s needs
We look forward to working with you on your next projectAs an interdisciplinary agile team, our production process is flexible, collaborative, and adapts to each client’s needs
We are working on the UX/UI design for a large hotel owners and hospitality management company.
Style Tiles are always a good option to show work in progress!We are working on the UX/UI design for a large hotel owners and hospitality management company.
More shots with final designs coming soon.
You can check the attachment for a full view..More shots with final designs coming soon.
we streamline the process without having to make multiple mockups.
This is a proposal to add value to a crowdfunding listing pagewe streamline the process without having to make multiple mockups.
Style tiles serve as a flexible starting point that helps us easily communicate the essence of a visual brand for the web.
Clients easily understand themStyle tiles serve as a flexible starting point that helps us easily communicate the essence of a visual brand for the web.
We are working on an exciting project for a company in the investment business. Stay tuned!
we have a lot of fun during this phase.We are working on an exciting project for a company in the investment business. Stay tuned!
We design and build digital products people enjoy using...
Hey! Recently we were working on a project for ..We design and build digital products people enjoy using...
We are a Creative Digital Agency based in Buenos Aires, Argentina. We take pride in designing and building...
A new project is an opportunity to create something unique.We are a Creative Digital Agency based in Buenos Aires, Argentina. We take pride in designing and building...
As an interdisciplinary agile team, our production process is flexible, collaborative, and adapts to each client’s needs
We look forward to working with you on your next projectAs an interdisciplinary agile team, our production process is flexible, collaborative, and adapts to each client’s needs
We are working on the UX/UI design for a large hotel owners and hospitality management company.
Style Tiles are always a good option to show work in progress!We are working on the UX/UI design for a large hotel owners and hospitality management company.
More shots with final designs coming soon.
You can check the attachment for a full view..More shots with final designs coming soon.
we streamline the process without having to make multiple mockups.
This is a proposal to add value to a crowdfunding listing pagewe streamline the process without having to make multiple mockups.
Style tiles serve as a flexible starting point that helps us easily communicate the essence of a visual brand for the web.
Clients easily understand themStyle tiles serve as a flexible starting point that helps us easily communicate the essence of a visual brand for the web.
We are working on an exciting project for a company in the investment business. Stay tuned!
we have a lot of fun during this phase.We are working on an exciting project for a company in the investment business. Stay tuned!
We design and build digital products people enjoy using...
Hey! Recently we were working on a project for ..We design and build digital products people enjoy using...
We are a Creative Digital Agency based in Buenos Aires, Argentina. We take pride in designing and building...
A new project is an opportunity to create something unique.We are a Creative Digital Agency based in Buenos Aires, Argentina. We take pride in designing and building...
As an interdisciplinary agile team, our production process is flexible, collaborative, and adapts to each client’s needs
We look forward to working with you on your next projectAs an interdisciplinary agile team, our production process is flexible, collaborative, and adapts to each client’s needs
We are working on the UX/UI design for a large hotel owners and hospitality management company.
Style Tiles are always a good option to show work in progress!We are working on the UX/UI design for a large hotel owners and hospitality management company.
높은 범위 호환성
HIGH RANGE COMPATIBILITY
Φ15~250mm 파이프 지름을 지원하며, 다양한 파이프 형태에 호환되고 얇은 벽 파이프에서 우수한 성능을 제공합니다.

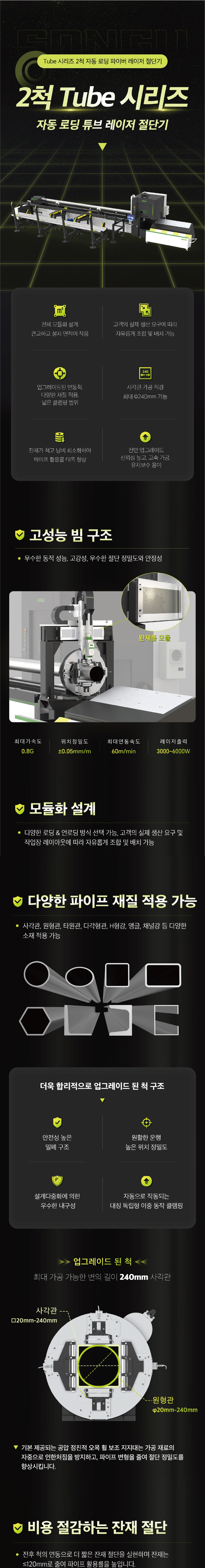

제품 소개
고정밀 척 설계로 가공 정밀도가 한층 더 향상됩니다.
한 번의 클램핑으로 다양한 파이프를 교체 없이 고정할 수 있으며, 클램핑력은 실시간으로 자동 제어되어 절단 과정에서의 안정성을 유지합니다.
또한, 척 내부에는 자동 윤활 시스템이 탑재되어 있어 유지보수 빈도를 줄이고, 구조적으로도 안정된 회전이 가능합니다.
고급 강판과 사각 강관을 복합 용접한 베드는 고온 열처리(600℃, 4.5시간 보온 → 200~300℃ 서냉 → 자연 냉각)를 통해 용접 응력을 효과적으로 제거합니다.
조가공 후 정밀 가공과 시효 처리를 거쳐 구조 강성을 높였으며, 장시간 사용 시에도 기하 정밀도와 변형 저항성이 뛰어납니다.
측면 배치형 구조는 자동 로딩 시스템과 유연하게 연동 가능하며, 빠르고 정확한 소재 이송을 실현하여 자동화 생산에 최적화된 작업 효율을 제공합니다.
자동 상·하적재 시스템은 한 번에 최대 4개의 원자재를 자동으로 로딩할 수 있으며,
로딩 시에는 센터 정렬 클램프를 통해 정확한 위치로 공급됩니다.
전면 클램프는 프로파일을 정밀하게 고정한 후 후방 척이 전방으로 밀어 넣는 구조로,
연속 생산 중에도 안정적인 소재 공급과 고정밀 절단을 보장합니다.
헤드는 밀폐 상태를 실시간 감지하여 렌즈 오염을 방지하고 수명을 연장합니다.
충돌 방지 설계로 파손을 줄이고, 고객이 직접 교체 가능해 유지가 간편합니다.
방진 커버로 먼지 유입을 최소화하고, 핵심 부품의 내구성을 높였습니다.
Z축 자동 추적 기능으로 높이 편차를 보정해 절단 품질을 안정적으로 유지합니다.
베벨 절단도 지원해 다양한 용접 작업에 대응 가능합니다.
척(카플러)의 회피 설계를 통해 파이프의 끝단까지 가공이 가능하며, 최소 20~45mm 수준의 초단 테일 절단을 실현합니다.
업계 평균을 뛰어넘는 절단 범위로, 자재 낭비를 줄이고 생산 효율을 향상시켜 원가 절감에 효과적입니다.
고성능 수치제어 시스템과 안정적인 서보 드라이브를 탑재해 빠르고 정밀한 절단 제어가 가능합니다.
Windows 기반 PC-NC 방식으로 조작이 간편하고, 소프트 키와 메뉴 방식으로 직관적인 사용 환경을 제공합니다.
AC 서보 모터는 반응 속도와 하중 대응이 뛰어나며, 전기 제어 시스템 전반의 안정성과 신뢰성을 높였습니다.

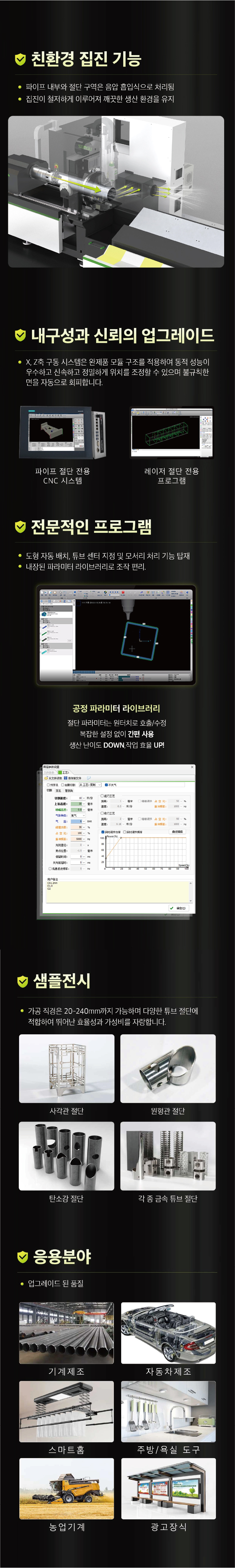

절단 시 발생하는 슬래그(용재)를 실시간으로 흡착하여 파이프 내부 오염을 방지하고 후공정 품질을 높입니다.
슬래그가 내부에 달라붙는 것을 줄여 정밀 가공과 용접에 유리합니다.
파라미터
| 장비모델 | GTB7012 | GTB7018 | GTB7025 | GTB7028 | GTB9036 |
| 절단유형 | 원형관, 사각관, 직사각관, 타원관, 장타원관(트랙형), 앵글, 채널 등 다양한 형상의 파이프 (기타 단면 형상은 제품 담당자에게 문의 바랍니다) | ||||
| 파이프 사이즈 범위 | 원형관 (Round tube): φ10-φ120mm 사각관 (Square tube): □10-□80mm 직사각관 (Rectangular tube): 대각선 길이 ≤ 120mm | 원형관 (Round tube): φ12-φ180mm 사각관 (Square tube): □12-□125mm 직사각관 (Rectangular tube): 대각선 길이 ≤ 180mm | 원형관 (Round tube): φ15-φ250mm 사각관 (Square tube): □15-□180mm 직사각관 (Rectangular tube): 대각선 길이 ≤ 250mm | 원형관 (Round tube): φ15-φ280mm 사각관 (Square tube): □15-□2000mm 직사각관 (Rectangular tube): 대각선 길이 ≤ 280mm | 원형관 (Round tube): φ15-φ360mm 사각관 (Square tube): □15-□250mm 직사각관 (Rectangular tube): 대각선 길이 ≤ 360mm |
| Y/X/Z/U축 이송 거리 | 7000 / 150 / 250mm 무한 회전 (Infinite rotation) | 7000 / 300 / 450mm 무한 회전 (Infinite rotation) | 9100 / 320 / 450mm 무한 회전 (Infinite rotation) | ||
| X/Y축 위치 정밀도 | ±0.03mm\1000 (7000±0.06) | ±0.03mm\1000 (7000±0.1) | ±0.04mm\1000 (9100±0.2) | ||
| X/Y축 반복 위치 정밀도 | ±0.03mm | ±0.04mm | |||
| X/Y축최대가속도 | 1.5G | 1.2G | 1.2G | 1.1G | 0.8G |
| X축 최대속도(헤드 이동 축) | 100m/min | 100m/min | 100m/min | 90m/min | 80m/min |
| Y축 최대 속도 (척 이송 축) | 130m/min | 120m/min | 120m/min | 110m/min | 80m/min |
| U축 최대 회전 속도 (RPM) | 130rpm | 120rpm | 120rpm | 110rpm | 80rpm |
| 장비 중량 | ≈4200kg | ≈4200kg | ≈6100kg | ≈6500kg | ≈12000kg |
| 외형 치수(mm) | 9600 x 3300 x 2300 | 9600 × 3300 × 2300 | 9800 × 3300 × 2800 | 9800 × 3300 × 2800 | 16500 × 3700 × 2800 |
| 전원 사양 | 3상380V/50Hz & 60Hz | ||||
**본 사양은 시장 상황 및 제품 개선에 따라 사전 예고 없이 변경될 수 있으며, 참고용으로만 활용해 주시기 바랍니다.
